Table élévatrice à courroie

Pour répondre à une demande du marché, CEFAM S.A. Fabrications ATLAS a mis au point une nouvelle table élévatrice à cadence rapide, électromécanique qui garantit une sécurité maximum aux utilisateurs.

Elle offre de nombreux avantages :

  • une position repliée très faible,
  • un minimum d’entretien,
  • une très bonne stabilité verticale et horizontale grâce à la jonction des ciseaux et des 4 courroies,
  • programmation facile des vitesses de montée et de descente,
  • des arrêts précis et sans dérives en positions hautes et intermédiaires,
  • pas de fuites d’huile hydraulique donc pas besoin de bac de rétention,
  • moins de bruit en fonctionnement
  • une sécurité maximale.

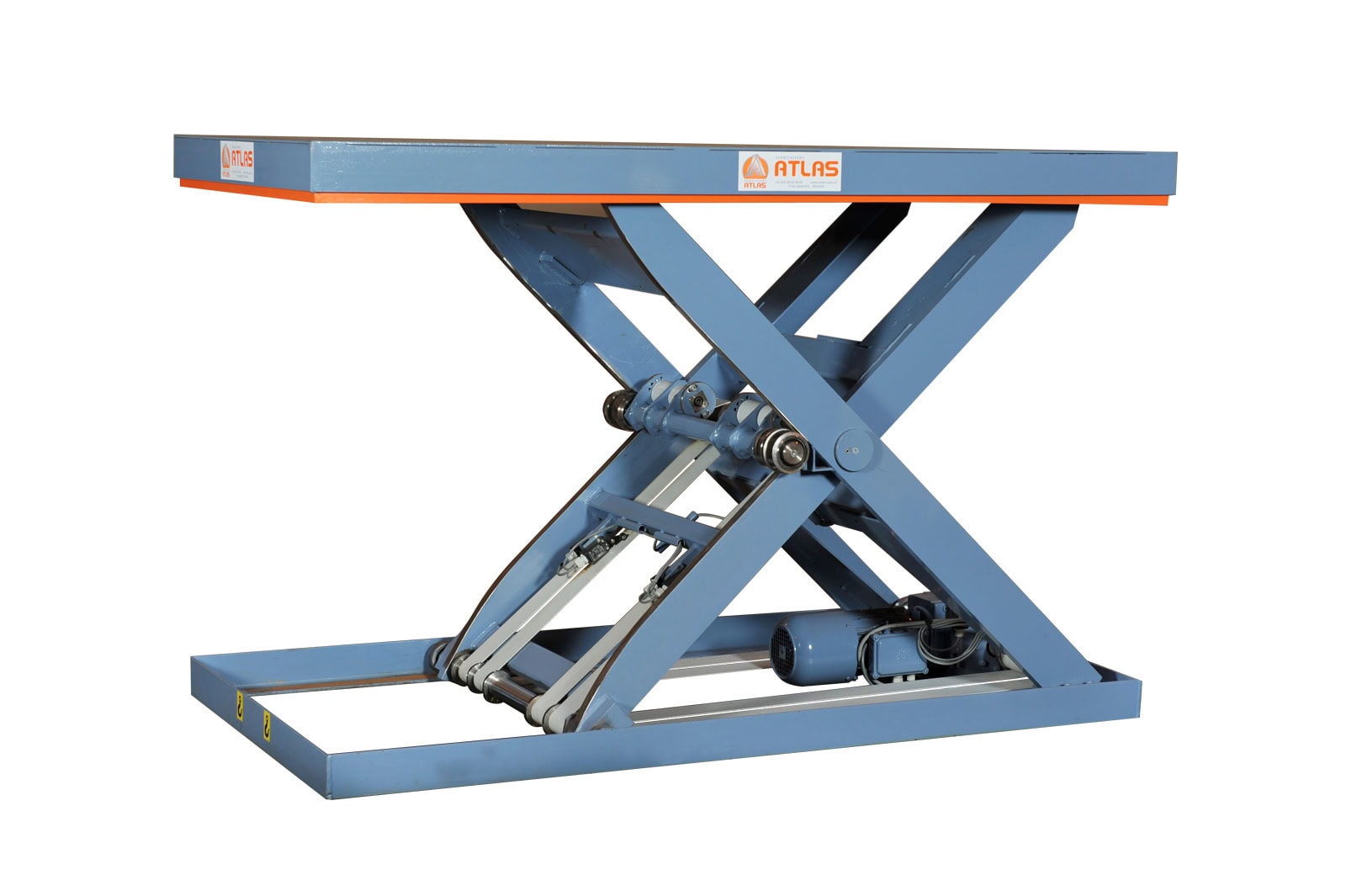

Table élévatrice FX à courroies
Table élévatrice FX à courroies

La table élévatrice à courroies CEFAM S.A. est composée de :

  • Un châssis mécano soudé composé de longerons, traverses, paliers points fixes, chemins de roulements du système élévateur et butées mécaniques internes pour appui du plateau à l’horizontale élévateur replié. L’appui et la fixation du châssis doivent être sur un plan lisse horizontal.
  • Un système élévateur du type à simple ciseaux articulés, déployé par 4 courroies, qui s’enroulent autour d’un axe motorisé. La motorisation de type électrique peut être à l’intérieur ou à l’extérieur de l’appareil selon la largeur de la table. Les ciseaux sont réalisés en fer plat de forte épaisseur, entretoisés pour obtenir la stabilité latérale maximum. En fonction de la conception des articulations, l’appareil est prévu pour effectuer au maximum 20 cycles complets par heure en continu durant 8 heures par jour, à raison de 5 jours consécutifs par semaine.
  • Le plateau de structure mécano soudé, en tôle lisse ou larmée, est équipé d’un cadre de sécurité anti-cisaillement destiné à arrêter le fonctionnement de l’appareil en cas de rencontre d’obstacles au cours de la descente.

LA SECURITE MAXIMALE

Dans la pure tradition des tables élévatrices ATLAS., ce nouvel appareil a été conçu pour garantir une sécurité maximum aux utilisateurs :

  • S’il y a une défaillance sur une des 4 courroies, la table élévatrice s’arrête immédiatement. Le fait d’avoir 4 courroies en fonctionnement assure une maîtrise constante de l’appareil.
  • La table élvatrice est équipée d’office d’un soufflet, sauf si elle fonctionne dans une zone sécurisée.
  • Béquille de maintenance intégrée dans le châssis de la table élévatrice.
  • Respect de la Directive Machines numéro 2006/42/CE.
  • Respect de la Norme tables élévatrices EN 1570.

Caractéristiques techniques :

Séries Capacités(daN) Longueurmini (mm)maxi (mm) Largeur Course(mm) Position repliée(mm) Position Haute(mm) Moteur Alimentation électrique
mini maxi (mm) (mm)
TC1 1200 2000 800* 1300 236 1536 1,1 KW (ext) 400 V TRI – 50 Hz
TC2 2000 2000 1000* 1300 300 1600 2 KW 400 V TRI – 50 Hz
TC3 3000 2500 1000* 1300 400 1700 3 KW (ext) 400 V TRI – 50 Hz

* = Possibilité de mettre le moteur à l’intérieur de la table élévatrice.
Pour les TC1 et TC2, rajouter 200 mm sur la largeur
Pour la TC3, rajouter 400 mm sur la largeur
